Hola a todos
Estoy construyendo tramos de via métrica.
Los parametros de la via son:
Ancho de via 1000 mm
Altura de la cabeza del carril 0.3m
Ancho de la plataforma en la zona superior 2.5m
Ancho de la plataforma en la base 3.5 m
Altura del carril 11.5 cm
Perfil tipo Vignole simplificado
Separación entre ejes de vias paralelas 4m
En cuanto al trazado he preparado rectas de 1 ,2, 5, 10, 20, 50, 250 y 500 asi como dobles vias
Las curvas son de 36, 54, 72, 90, 120, 150, 200, 250, 300, 350, 400, 500, 750, 1000, 1500, 2000 y 3000m con angulos de 20, 10, 5 y 1 grado, y 0.5 para los radios mayores
Doble via a partir de 90 metros de radio
Desvios todavia por decidir, por el momento recto con salida de 150 m de radio y 9 grados (especificación de C.M. Sierra Menera) y tambien en 90 m, pero hare al menos 4 tipos, incluyendo alguno curvo, y tambien los tramos de compensación
Si alguien quiere sumarse al proyecto que se ponga en contacto conmigo, Si alguien puede proporciinarme datos de geometria en las lineas de FEVE u otras de via metrica le estare agradecido.

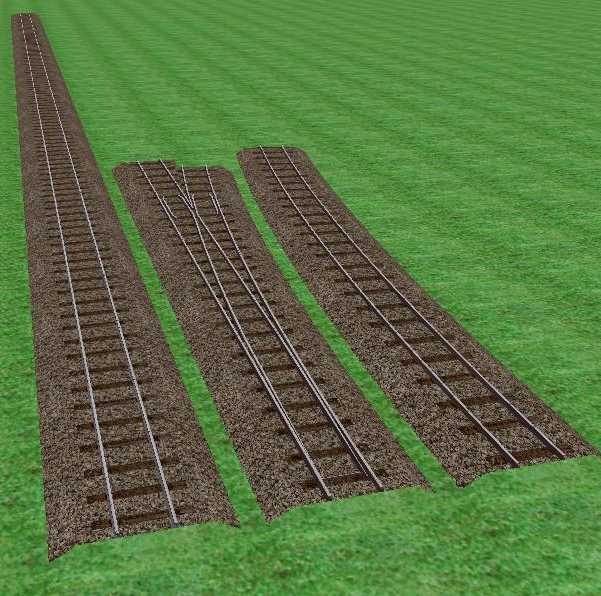

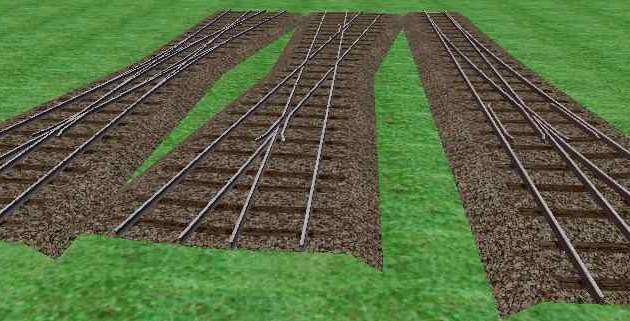

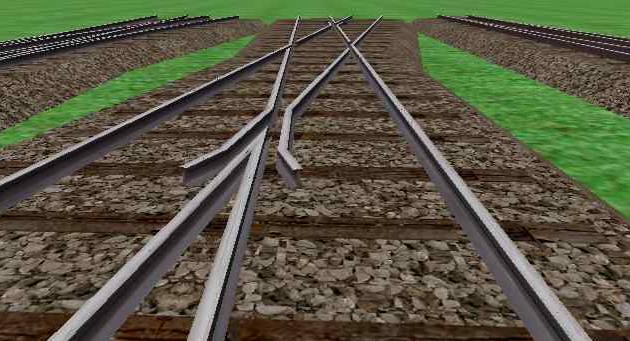

Os dejare una captura de varias piezas
Saludos
.
