Proyecto DG9-9450

[Ponferrada]

Hola a todos:

Como alguno ya sabrá , hace como dos meses que empecé con un modelo que, aún siendo en sus colores orginales único en su especie, poca gente he conocido que no le gustara su librea.

Es el furgón-generador DG9-9.450, fabricado en 1984 por Babcock&Wilcox y vendidos la mayoría a finales de los '90 a Irán.

En su interior albergaban dos generadores Deutz de 250 kw cada uno, servicios auxiliares (entre otros emisión de música y mensajes a la composición), departamento de jefe de tren y zona de carga. (Datos extraídos de la ficha correspondiente del Álbum de material remolcado de 1984).

Actualmente sólo circulan dos unidades de esta serie, concretamente el DG9-9.459 y el DG9-9.470, los dos adscritos al Al-Andalus. Está apartado el DG9-9.466. Más datos en:
http://www.listadotren.es/viajeros/series.php?id=100.

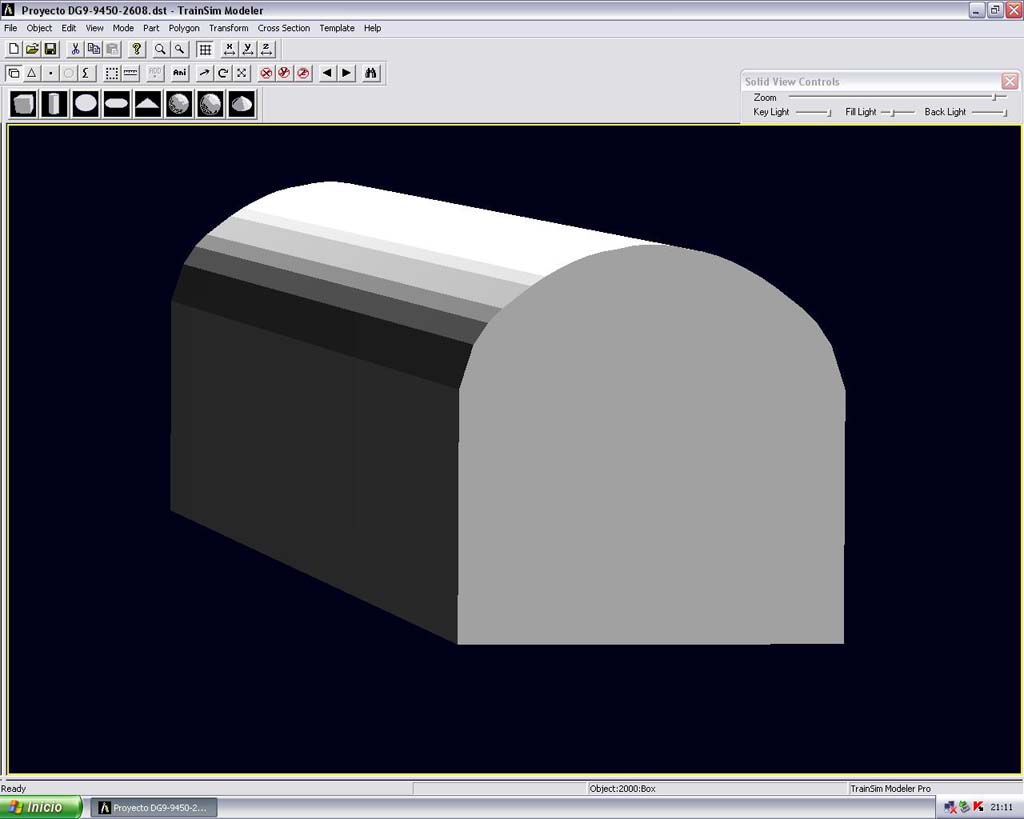

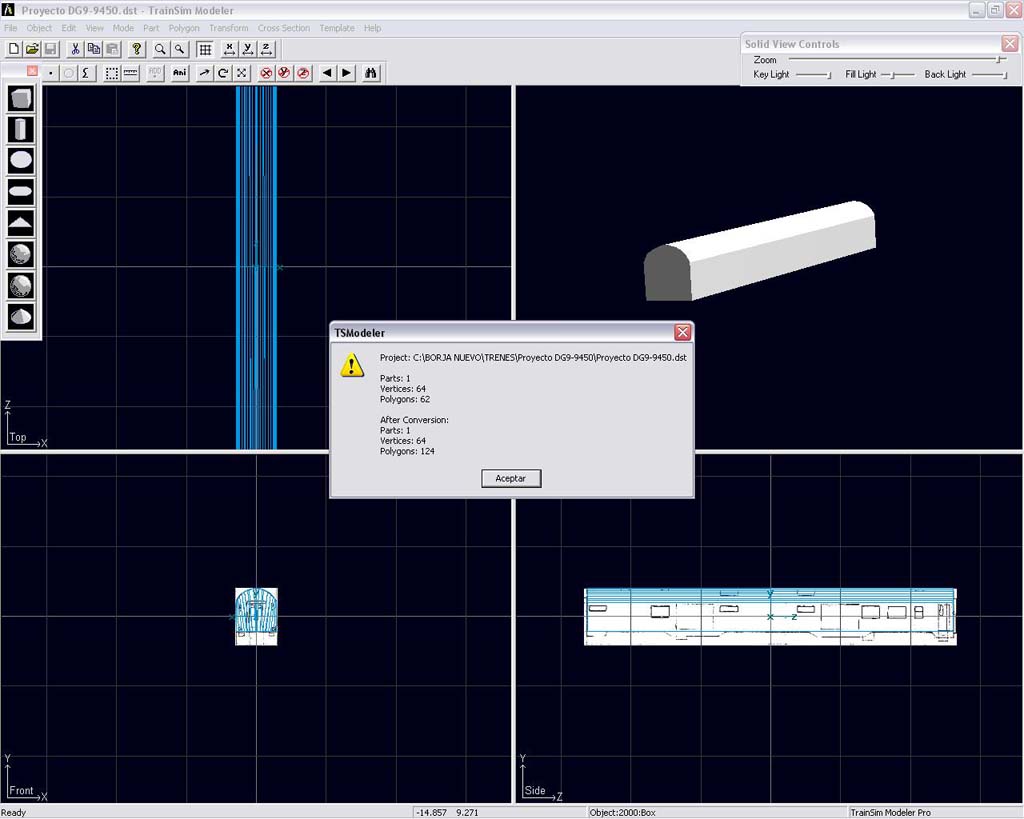

Pasamos al modelos virtual, lo estoy haciendo en el TSM (ver abajo), eso es lo que llevo hecho. El tocho, lo he conseguido al seguir el consejo aparecido en este hilo:
http://www.trensim.com/foro/viewtopic.p ... redondeado

Espero que, con la ayuda de los maestros, pueda sacarlo adelante.

[Francisco Javier]

Espero y deseo que esto siga adelante, que ya este esa caja de zapatos en el TSM es ya un paso importante dado. Felicidades y suerte

[Ponferrada]

Hola a todos:

Empiezo con las dudas....

Por ahora no tengo intención de hacer puertas animadas... ya que no se hacer detalles mucho más "importantes". Así que...

A partir del tocho, ¿Cómo se podrían hacer los portones? En este furgón los portones no están "a ras" de carrocería, sino que están un poco "metidos hacia dentro".. no se si me explico...

[Smog]

Hola:

Una posible solucion es la siguiente:

El objeto que tienes diseñado y que contiene las paredes laterales cambialo a Trasnorm en el cuadro de propiedades (F2). Ahora, y a la altura de los portones lo que tienes que hacer es esa zona trasparente. El TSM no te permite ver esa trasparencia, ya que se logra mediante el correspondiente canal alfa cuando generes las texturas. Cuando hagas las texturas de la zona de los portones, el hueco que corresponde a estos debera ir coloreado enteramente de negro en el canal alfa. Eso hara que aparezca el "hueco" en, por ejemplo, el shape viewer. Ahora creas una "box" del tamaño del porton, la enrasas con la pared y le eliminas la cara que queda hacia afuera. "Flipas" las otras cinco caras para que se vean desde el exterior del vagon y das la profundidad que te convenga con respecto a la superficie del lateral del vagon.

Un saludo

[LupoNegro]

Así es como yo empezé hace ya 3 años... mucho animo!!!

[Antuan]

Hola.

Las secciones verticales en el eje X deberían ser paralelas. No tiene ningún sentido que en la parte superior estén a una distancia entre ellas y en la inferior a otra.

Hay que procurar siempre mantener la simetría en los objetos que son simétricos.

Otro consejo es que empieces por los bogies y ruedas, que es lo complicado. Cuando resuelvas las partes complejas, hacer las fáciles será coser y cantar (todo esto siempre y cuando tengas alguna experiencia en hacer objetos sencillos. Si no la tienes te va a ser muy difícil llevar esto adelante).

Saludos.

[Ponferrada]

Hola a todos:

Ahora creas una "box" del tamaño del porton, la enrasas con la pared y le eliminas la cara que queda hacia afuera. "Flipas" las otras cinco caras para que se vean desde el exterior del vagon y das la profundidad que te convenga con respecto a la superficie del lateral del vagon.

¿Cómo se elimina dicha cara?

Gracias por los ánimos y los consejos.

[LupoNegro]

Pulsa F7 y te pones en modo "caras" o como quiera llamarse...???
En ese modo, con el raton puedes intentar hacer practicas de seleccionar caras para borrarlas. Tambien pulsando las taclas N (Next) y P (Previous) para ir "seleccionando" las diferentes caras.
Si quieres seleccionar varias a la vez, vas pulsando espacio para dejar marcadas las que quieras ir seleccionando.

En mis inicios, antes de nada, hice una "caja de zapatos" con la textura de un 5.000 y despues le puse otras 2 cajas de zapatos como bogies.... y las ruedas eran un cilindro cada eje . Una semana más tarde ya estaba publicando los primeros intentos de carroceria.

Como dice Antuan, te recomendaria lo mismo, procura tener la mayor ortogonalidad posible entre caras y por cada eje, hasta que por narices no yaha más remedio que moverlo en un borde. El no tener esa ortogonalidad, provoca efectos en la iluminacion no deseados.

Un saludo!!

[Juan]

Pulsa F7 y te pones en modo "caras" o como quiera llamarse...???

Modo Polígono...

[Ponferrada]

Hola a todos:

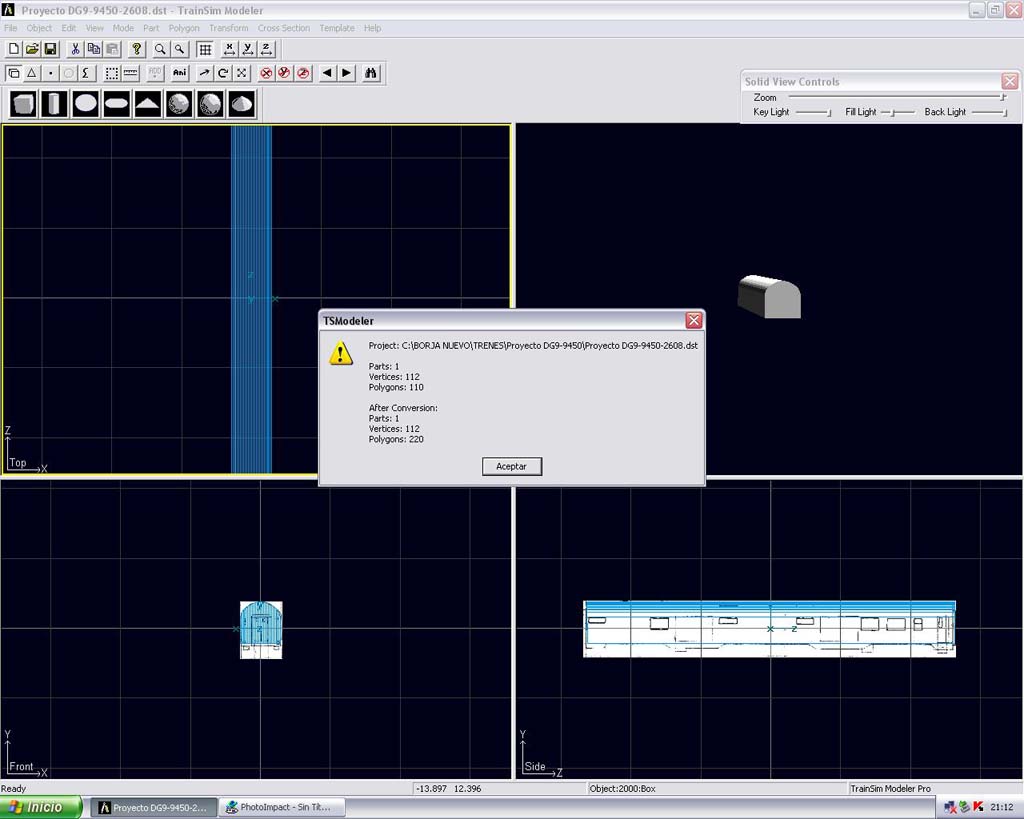

Gracias por vuestros consejos: he rehecho el tocho, ya he conseguido que todas las secciones verticales en el eje X sean paralelas.

Le he puesto 27 secciones, ¿son suficientes?, ¿me he pasado? ¿cuál es el "número ideal"?
